Drill Doctor 500 X Spiralbohrer-Schleifmaschine, ca. 2,5 – 13,0 mm, 52250
Bohrer Schleifgerät DD 500X für Bohrer von ø 2,5 - 13 mm
Der Drill Doctor 500X ist der "kleine Bruder" vom erfolgreichen 750X .
Mit seinem Spannfutter bietet er Ihnen einen Schleifbereich von ca. 2,5 mm - 13,0 mm an.
Ideal geeignet für Tischlereien, KFZ-Werkstätten, Montage- Fensterbauer, etc.
Schleifbereich 2,5-13mm
Spitzenwinkel 118° und 135°
Anschliff: Kegelmantel, Kreuzanschliff
supereinfache Bohrerpositionierung
stabile Positionierklauen für lange Lebensdauer
exzellenter Kegelmantelschliff durch kurvengesteuertes Spannfutter
optimiertes Spannfutter mit verlängerten Spannnadeln für zentrisches Spannen
variables Ausspitzen in einer Aufspannung
leichter Austausch der Schleifringe
neue Motor-Generation mit permanentem Magneten sorgt für konstante Leistung,
unabhängig von Drehzahl oder Belastung

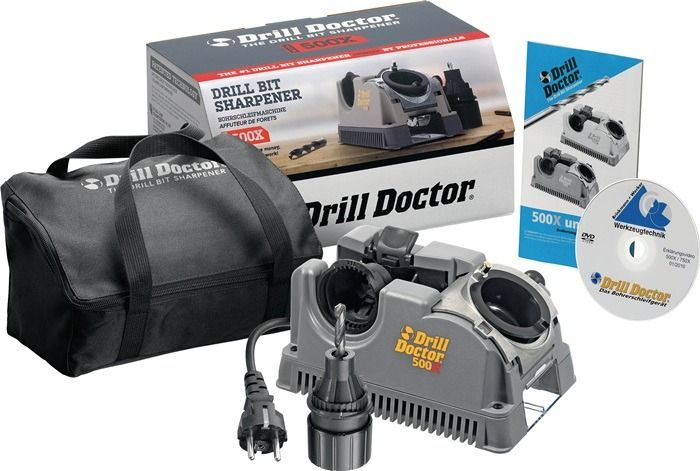

Lieferumfang:
DrillDoctor Modell 500X
Spannfutter 2,5 13,0 mm
Diamantschleifring Korn 100, montiert
Nabenschlüssel
Betriebsanleitung
Bedienungs-DVD
Anleitung: 3 Schritte zum scharfen Bohrer:
1. Schritt: Voreinstellen
Öffnen Sie zuerst den Hebel der Positionierklauen durch Druck nach hinten. Danach den losen Bohrer bis zum Anschlag zwischen die Klauen schieben. Den Hebel langsam loslassen, so das die sich schliessenden Klauen den Bohrer über der Spannnut greifen und somit positionieren. Nun das Spannfutter durch drehen nach rechts verschließen und aus der Positionieröffnung ziehen. Anschließend das Spannfutter noch etwas nachspannen.
2. Schritt: Schleifen
Führen Sie das wie in Schritt 1 gespannte Spannfutter mit dem Bohrer in das Führungsrohr ein und positionieren es auf die Markierung. Dann das Spannfutter unter leichtem Druck gleichmäßig so lange drehen, bis das Schleifgeräusch deutlich nachläßt (erfahrungsgemäß dauert dieser Vorgang ca. 10 Sekunden). Anschließend das Spannfutter aus der Führung ziehen.
3. Schritt: Ausspitzen:
Nun führen Sie das Spannfutter unter Berücksichtigung der Markierungen langsam in die Ausspitzöffnung ein, bis ein Schleifgeräusch zu hören ist. Anschließend das Spannfutter aus der Öffnung ziehen und auf Umschlag diesen Vorgang wiederholen. Sollte die Ausspitzung noch nicht tief genug sein wiederholen Sie den Vorgang bis die gewünschte Tiefe erreicht ist.
Produktvideo:
MPNR | 52250 |
---|---|
Lieferzeit | 1-2 Werktage |
Gewicht | 1.00 |
Ean | 0662949037600 |
Hersteller | Brinkmann & Wecker |
