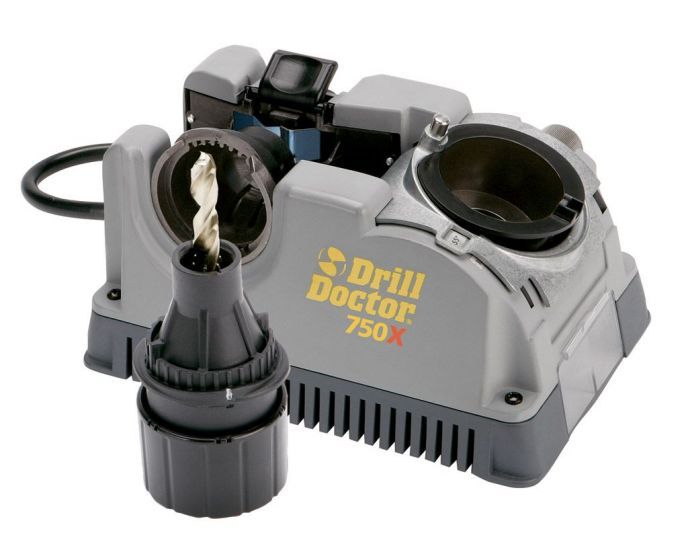

Drill Doctor 750X Spiralbohrer-Schleifmaschine (52206)

- neu entwickeltes, standfestes Gehäuse
- Supereinfache Bohrerpositionierung
- Schleifvorgang zwangsgeführt, wie Bleistift anspitzen
- durch Kurvenscheibe exzellente Spitzengeometrie

Spitzenwinkel einstellbar 118°-140°
Ausspitzen in einer Aufspannung (Kreuzanschliff) nur 500X/750X
DIA-Verbundscheibe für HSS/HM-Werkstoffe
sehr gute Standzeit
leichter Austausch der Schleifringe

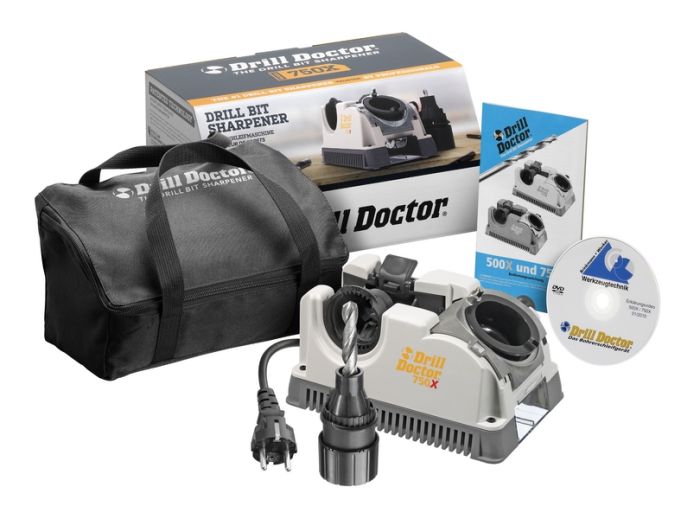

Lieferumfang:
Drill Doctor 750X
Spannfutter 3,0 - 19,0 mm
Diamantschleifring Korn 100 (montiert)
Ersatzschleifring Korn 100
Nabenschlüssel
Betriebsanleitung
Bedienungs-DVD
Transporttasche
in Softtasche

Anleitung: 3 Schritte zum scharfen Bohrer:

1. Schritt: Voreinstellen
Öffnen Sie zuerst den Hebel der Positionierklauen durch Druck nach hinten. Danach den losen Bohrer bis zum Anschlag zwischen die Klauen schieben. Den Hebel langsam loslassen, so das die sich schliessenden Klauen den Bohrer über der Spannnut greifen und somit positionieren. Nun das Spannfutter durch drehen nach rechts verschließen und aus der Positionieröffnung ziehen. Anschließend das Spannfutter noch etwas nachspannen.

2. Schritt: Schleifen
Führen Sie das wie in Schritt 1 gespannte Spannfutter mit dem Bohrer in das Führungsrohr ein und positionieren es auf die Markierung. Dann das Spannfutter unter leichtem Druck gleichmäßig so lange drehen, bis das Schleifgeräusch deutlich nachläßt (erfahrungsgemäß dauert dieser Vorgang ca. 10 Sekunden). Anschließend das Spannfutter aus der Führung ziehen.

3. Schritt: Ausspitzen:
Nun führen Sie das Spannfutter unter Berücksichtigung der Markierungen langsam in die Ausspitzöffnung ein, bis ein Schleifgeräusch zu hören ist. Anschließend das Spannfutter aus der Öffnung ziehen und auf Umschlag diesen Vorgang wiederholen. Sollte die Ausspitzung noch nicht tief genug sein wiederholen Sie den Vorgang bis die gewünschte Tiefe erreicht ist.
